اوالیتی و شل پروفایل بدنه کوره

اندازه گیری دقیق اوالیته یا بیضوی بودن کوره ها و شل پروفایل که شامل دفرمگی و خارج از مرکز بودن بدنه کوره در تمامی کوره ها و خشک کن ها و تغلیظ کننده ها در صنایع مختلف از جمله صنایع فولاد، شرکت های گنداله سازی ، صنایع تولید کنسانتره ، صنایع سیمان ، آهک و گچ ، مس ، آسفالت ، صنایع غذای ، قند ، گندم و برنج ، تخلیه و بارگیری کشتی ، معادن ، صنایع بازیافت زباله ، صنایع کاغذ سازی ،صنایع نفت و پتروشیمی ، نمک ، محصولات شیمیایی و . . .

دو پارامتر مهم برای جلوگیری از آجر ریزی و همچنین ترک نخوردن شل کوره ها بررسی دقیق اوالیته یا بیضوی بودن بدنه کوره در قسمت تکیه گاه ها یا همان ساپورت ها می باشد همچنین در سایر قسمت های کوره بدنه به فاصله یک متر یک متر توسط لیزر مخصوص مورد بررسی قرار می گیرد تا میزان دفرمگی یا لهیدگی بدنه و همچنین ران اوت بدنه یا لنگ یا چرخش خارج از محور بدنه مشخص شود برای این کار از نرم افزار های بسیار پیشرفته و ابزار های اندازه گیری دقیق استفاده می شود

نمونه کار ها

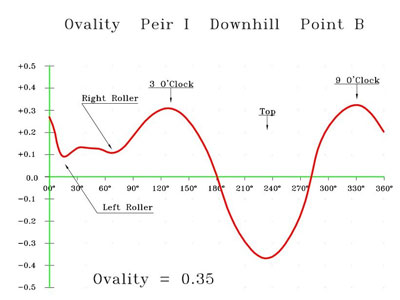

نمودار اوالیته مربوط به یکی از کوره ها

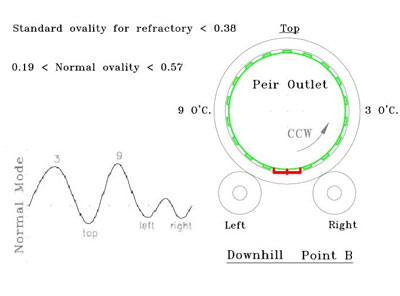

نمودار استاندارد بیضی بودن کوره در قسمت غلتک ها

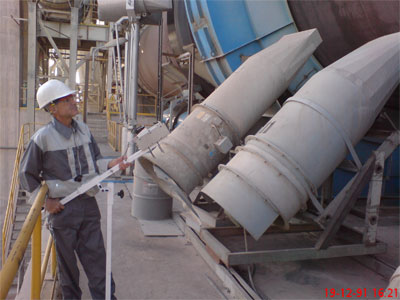

لیزر اندازه گیری دقیق و سکو دار شل پروفایل

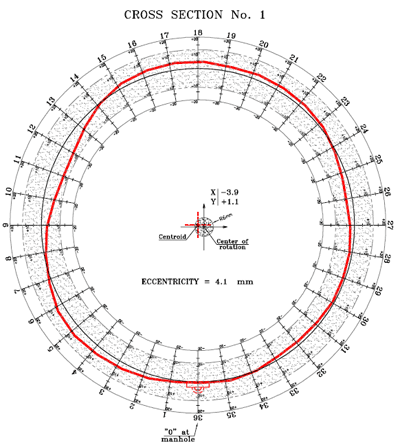

نمودار لهیدگی بدنه و ران اوت

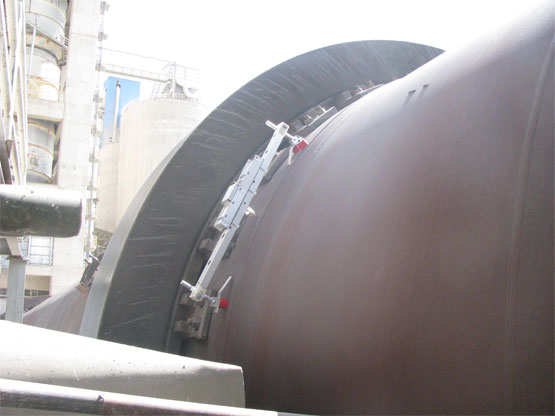

دستگاه شل پروفایل و نرم افزار

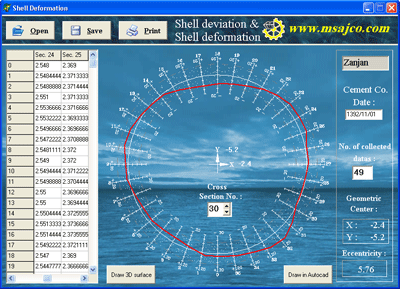

نرم افزار محاسبه و ترسیم دقیق نمودار های شل پروفایل

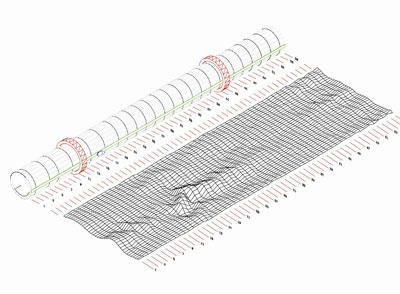

نمودار سه بعدی شل پروفایل بدنه کوره
