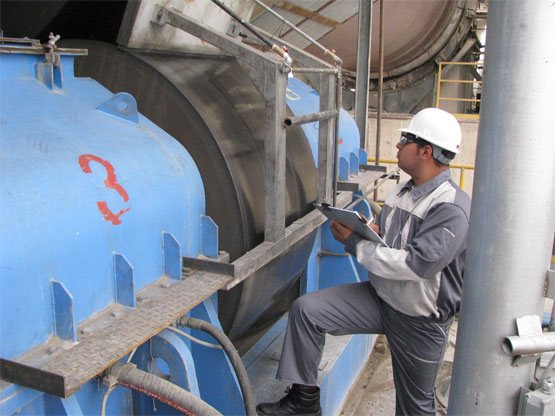

بازرسی چشمی کوره

بازرسی چشمی یا ویژوال اینسپکشن در کوره های کوچک و بزرگ در صنایع مختلف از جمله صنایع فولاد، شرکت های گنداله سازی ، صنایع تولید کنسانتره ، صنایع سیمان ، آهک و گچ ، مس ، آسفالت ، صنایع غذای ، قند ، گندم و برنج ، تخلیه و بارگیری کشتی ، معادن ، صنایع بازیافت زباله ، صنایع کاغذ سازی ،صنایع نفت و پتروشیمی ، نمک ، محصولات شیمیایی و می باید صورت پذیرد

بازرسی چشمی کوره یکی از مهمترین قسمت های بازرسی کوره می باشد که درآن تمامی قسمت های کوره که دارای ایرادی هستند و یا بخوبی کار می کنند در گزارش با درج تصویر مشخص می گردد و شناسنامه ای از وضعیت کوره تا آن زمان می باشد که در دوره های بعدی می توان به آنها استناد کرد و زمان خرابی و یا مدت زمان کارکرد صحیح هر قطعه را مشخص نمود

تعویض یا تعمیر: راهنمای تصمیم گیری برای اجزای کلیدی

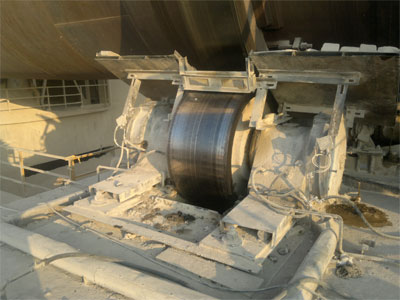

غلتک کوره / رینگ کوره

تعویض زمانی که: • عمق پوسته پوسته شدن سطح بیش از 10 میلی متر است • ترک های عرضی شناسایی شده توسط NDT • بیضی شدن پس از ماشینکاری بیش از 0.5٪ قطر اسمی است • ضخامت دیوار در اثر سایش به کمتر از 85 درصد کاهش یافته است

سنگزنی سطح غلتک و رینگ :

• ناهمواری سطحی کم یا حفره های جزئی • ضخامت دیواره رینگ پس از حذف مشکلات در حد مجاز باقی بماند • گرد بودن را می توان تا حد استاندارد بازیابی کرد

یاتاقان های کوره : (بابیت)

بابیت ریزی مجدد : • سطح بابیت در زمان تمیز کردن و لایه برداری کنده شود . • آزمایش باند اولتراسونیک حفره هایی را در پیوند بابیت به پوسته نشان می دهد • دمای عملیات یاتاقان به صورت پیوسته افزایش یافته است • تجزیه و تحلیل روغن ، وجود ذرات بابیت را نشان می دهد تعویض هاوزینگ ریز بابیت : • هاوزینگ ترک خورده یا از نظر ساختاری آسیب دیده است • سوراخ در هازینگ فراتر از محدودی قابل تعمیر است

زمان تعویض چرخدنده :

• ضخامت دندانه های ساییده شده تا 70 درصد اندازه اصلی شود (اندازه گیری شده در دایره گام) • ترک در ریشه دنده با معاینه MT شناسایی شود • خطای گام و شکل مودل دنده Pitch فراتر از محدودیت های کلاس DIN افزایش یافته است • عیوب ریخته گری در اثر سایش به اندازه بحرانی رسیده اند دنده را معکوس کنید (چرخاندن دنده و استفاده از سمت سالم آن ) زمانی که: • یک وجه چرخ دنده بیش از حد فرسوده شده است اما صورت سمت دیگر قابل است • این یک استراتژی تعمیر و نگهداری برنامه ریزی شده است که می تواند عمر مفید دنده را دو برابر کند

نمونه کار ها

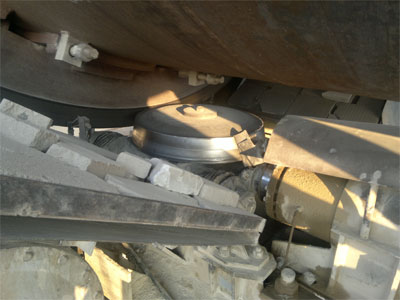

بازرسی سطوح تماس تراست رولر و پیشانی رینگ

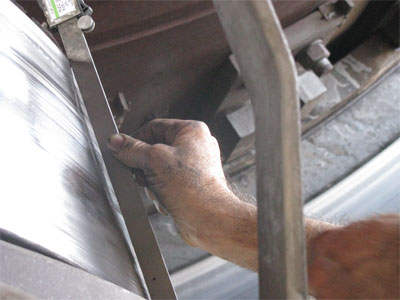

سطح تراست رولر مقعر شده و نیاز به سنگزنی دارد

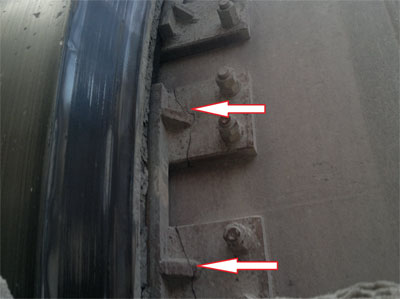

ترک خوردن بالشتک ها و استپر رینگ و رفع عیب آنها

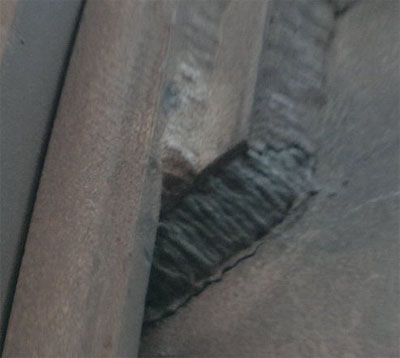

ترک خوردن جوش بالشتک بین رینگ و غلتک

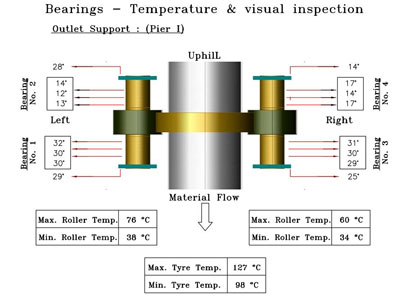

بازرسی دمایی قطعات کوره

بررسی دما و سطح شافت غلتک ها و ارائه راه حل در بهبود وضعیت

بازرسی کلی یاتاقان ها و دمای روغن
